Les rétroviseurs électriques qui ne s’ajustent pas créent un risque immédiat pour la sécurité. Vous perdez une visibilité arrière cruciale lorsque vous naviguez dans une circulation dense ou dans des parkings étroits. Cela déclenche également une boucle de diagnostic frustrante pour de nombreux propriétaires de véhicules. Remplacer aveuglément l"ensemble du rétroviseur est une perte de temps et d"argent précieux alors que le véritable problème se situe plus haut dans la chaîne électrique. Pourquoi jeter des pièces sur un problème alors qu’un simple test fournit la bonne réponse ?
Notre objectif ici est simple. Nous souhaitons vous fournir un cadre de diagnostic vérifiable. Vous apprendrez exactement comment isoler les défauts électriques dans les portes de votre véhicule. Nous vous montrerons comment faire la distinction entre une interface de commande défectueuse, un moteur interne mort et des problèmes de câblage sous-jacents. À la fin de ce guide, vous saurez comment prendre des décisions de réparation sûres et précises sans remettre en question votre système électrique automobile.
Si ni le rétroviseur côté conducteur ni celui du passager ne bougent, le problème réside généralement dans l' interrupteur du rétroviseur , le fusible ou le faisceau de câbles, et non dans les moteurs.
Un interrupteur fonctionnel qui produit un clic ou un bourdonnement au niveau du miroir indique un moteur de miroir défectueux ou défectueux..
Les masses électriques partagées signifient qu'un défaillant interrupteur de vitre électrique ou un faisceau de câbles de porte peut parfois imiter une panne d'interrupteur de rétroviseur.
Les rétroviseurs modernes à mémoire de forme s'appuient sur le module de commande de la carrosserie ; Les problèmes électriques systémiques nécessitent un diagnostic OBD2 avant le remplacement des pièces.
L"établissement des différences fonctionnelles entre une défaillance mécanique localisée et une défaillance de contrôle en amont permet d"économiser des heures de dépannage. Tout processus de diagnostic commence par une interprétation précise des symptômes. Vous devez observer le comportement du système avant d"arracher les panneaux de porte. Nous pouvons classer ces pannes en deux catégories distinctes : les problèmes de commutateur et les problèmes de moteur.

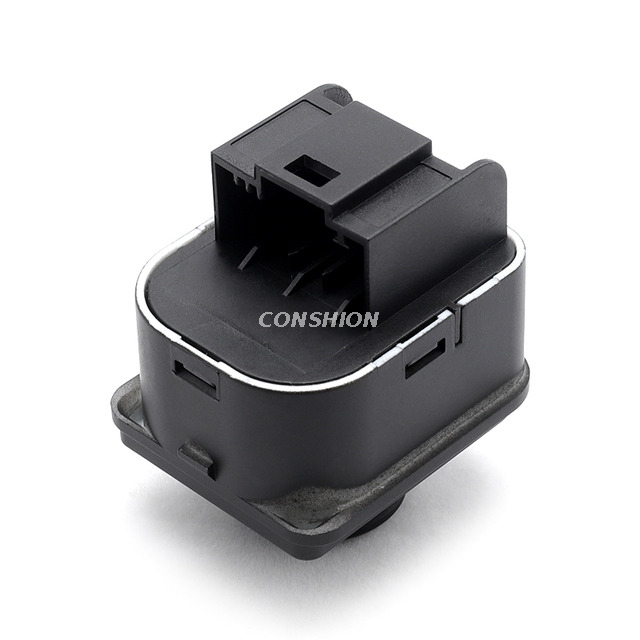

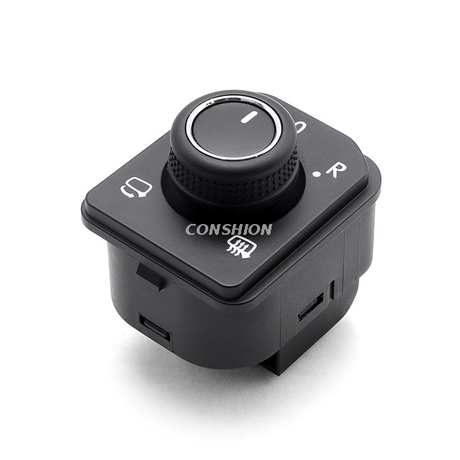

L"interface de contrôle subit une interaction physique constante. Les conducteurs appuient quotidiennement sur ces boutons. Au fil du temps, l"humidité, la saleté et les interventions brutales dégradent les contacts internes. L"accumulation de carbone crée une résistance électrique excessive. Lorsque cela se produit, la tension n’atteint jamais le faisceau de porte. Vous devez soupçonner le changement dans ces conditions spécifiques :
Défaillance symétrique : les rétroviseurs du conducteur et du passager ne répondent absolument pas. Il est statistiquement très improbable que les moteurs gauche et droit tombent en panne exactement au même moment. Si aucune des deux parties ne répond, l’interface est probablement morte.
Zones mortes directionnelles : le miroir se déplace de haut en bas mais pas à gauche ou à droite. Ce comportement indique fortement des contacts de commutateur internes défaillants. Les plages de contact en cuivre s'usent de manière inégale en fonction de vos instructions de réglage les plus fréquentes.
Dégradation physique : la bascule semble physiquement lâche ou collante. Il ne parvient pas à s'enclencher définitivement en position gauche ou droite. Les boissons renversées provoquent souvent cette opération collante, détruisant le circuit imprimé interne.
Les actionneurs à l"intérieur du boîtier sont confrontés à des conditions environnementales difficiles. Ils subissent la pluie verglaçante, la chaleur estivale intense et les lave-autos automatiques. Les minuscules engrenages en plastique à l’intérieur de ces boîtiers deviennent cassants avec le temps. Lorsque vous soupçonnez une défaillance mécanique au niveau du boîtier lui-même, recherchez les signes suivants :
Défaillance asymétrique : un seul miroir ne parvient pas à bouger tandis que l'autre fonctionne parfaitement normalement. Cela isole le problème de l’alimentation électrique principale.
Indices sonores : appuyer sur les commandes entraîne un vrombissement, un grincement ou un clic à l'intérieur du boîtier. Cependant, vous ne voyez aucun mouvement physique. Cela prouve que la puissance atteint sa destination, mais les engrenages internes en plastique sont démontés.
Collage intermittent : Le verre se déplace lentement ou nécessite l’assistance physique de votre main pour compléter son arc. Des bobines magnétiques faibles ou mourantes à l’intérieur de l’actionneur provoquent ce comportement lent.
Meilleure pratique : testez toujours les rétroviseurs lorsque le moteur du véhicule tourne. Une batterie de voiture faible peut parfois ralentir le fonctionnement du moteur. Les tests avec un alternateur en marche fournissent la pleine tension au circuit.
Deviner entraîne des dépenses inutiles. Nous devons prouver objectivement quel composant est défaillant. Vous pouvez y parvenir en utilisant des tests multimètre standard. Ce cadre de diagnostic vous accompagne étape par étape tout au long de la chaîne électrique. Prenez votre multimètre numérique et réglez-le pour mesurer la tension continue (CC).
Tout d’abord, nous devons vérifier que le courant atteint réellement la garniture de porte. Soulevez délicatement la lunette en plastique entourant les commandes. Débranchez le connecteur du faisceau principal.
Mettez le contact de votre véhicule sur la position « ON » (moteur arrêté).
Réglez votre multimètre sur DC Volts.
Connectez la sonde noire à une masse de châssis métallique propre et non peinte.
Sondez le fil d"alimentation principal dans le connecteur du faisceau à l"aide du fil rouge. Vous devriez voir environ 12 volts.
Ensuite, changez le multimètre pour mesurer la résistance (Ohms). Sondez la borne du fil de terre. Il devrait lire près de zéro ohm sur le châssis.
Attention aux défauts à la terre partagés. Ces circuits partagent souvent des emplacements de mise à la terre avec le panneau de commande de vitre électrique adjacent . Si vos fenêtres et vos rétroviseurs tombent en panne simultanément, vous avez probablement un fil de terre sectionné dans le coffre du montant de porte. L’ouverture et la fermeture constantes de la porte finissent par briser le vieux câblage en cuivre.
Si vous disposez d"une alimentation solide et d"une mise à la terre au niveau du faisceau, l"étape suivante isole les commandes. Débranchez complètement l"ensemble du véhicule. Déplacez-le vers un établi propre.
Réglez votre multimètre sur le réglage de continuité (celui qui émet un bip).
Consultez le schéma de câblage de votre véhicule pour identifier les broches d"entrée et de sortie spécifiques.
Placez vos sondes sur les broches correspondant à la commande "Up".
Appuyez physiquement sur le pavé directionnel vers le haut.
Écoutez le bip. Le compteur doit émettre un bip ou afficher une résistance proche de zéro.
Un manque de continuité confirme un bloc électrique mort. Les contacts internes en cuivre sont frits ou fortement oxydés. Dans ce cas, le remplacement des commandes résoudra immédiatement votre problème.
Si les commandes réussissent le test de continuité, nous devons évaluer l"actionneur lui-même. Cette étape contourne tout le câblage du véhicule.
Retirez la carte de porte intérieure pour accéder au connecteur du faisceau d"actionneur.
Identifiez les deux fils primaires contrôlant l’axe vertical ou horizontal.
Appliquez une alimentation directe de 12 V et une mise à la terre à partir d"un fil de liaison à fusible connecté à une batterie de 12 V.
Observez le verre. Il devrait se déplacer rapidement dans une direction.
Inversez la polarité de vos câbles de démarrage. Le verre doit bouger dans la direction opposée.
Si la vitre se déplace parfaitement sous l"alimentation directe du cavalier mais échoue lors de l"utilisation du panneau de porte, votre problème réside dans le faisceau de câbles reliant la porte au châssis. S"il gémit, clique ou ignore l"alimentation directe, l"actionneur est officiellement mort.
Les véhicules plus anciens utilisent des circuits simples à fil direct. L’énergie circule de la batterie, via la bascule, directement vers l’actionneur. Les véhicules modernes sont beaucoup plus compliqués. Ils utilisent des modules en réseau pour gérer les caractéristiques intérieures. La distinction entre les systèmes à fil direct et les systèmes contrôlés par module dicte votre chemin de diagnostic.
Si votre voiture est dotée de sièges à mémoire, de fonctions d'inclinaison arrière ou de profils liés à un porte-clés, vos rétroviseurs fonctionnent sur un réseau. Les véhicules modernes acheminent les entrées de contrôle directement via le module de commande de carrosserie . Les commandes n’envoient pas de courant élevé directement aux portes. Au lieu de cela, ils envoient une demande de données basse tension au module. Le module traite ensuite cette requête et commande le déplacement des actionneurs.
Lorsque l’ordinateur central tombe en panne, les symptômes restent rarement isolés d’un seul composant. Vous devez rechercher des problèmes électriques systémiques plus larges. Faites attention à ces signes avant-coureurs :
La défaillance du rétroviseur coïncide avec un comportement erratique de la cabine.
Les plafonniers intérieurs scintillent ou restent allumés indéfiniment.
Les serrures électriques des portes s"actionnent de manière aléatoire ou ignorent les commandes de la télécommande.
L"affichage de la radio réinitialise ou vide la batterie pendant la nuit.
Les préréglages des sièges mémoire oublient leurs positions enregistrées.
Vous pourriez vous retrouver dans un scénario frustrant. Vous effectuez vos tests multimètre. Les boutons montrent une parfaite continuité. Les actionneurs sautent parfaitement lorsqu’ils sont alimentés directement en 12 V. Pourtant, une fois entièrement assemblé, rien ne fonctionne. Dans cette situation, les commandes sont ignorées par le réseau. Un outil d’analyse professionnel devient obligatoire. Vous avez besoin d"un scanner bidirectionnel pour lire les codes B spécifiques (codes corporels) du réseau. Ne remplacez jamais aveuglément un module informatique sans lire au préalable les codes de communication.
Une fois que vous avez identifié le composant défaillant, vous êtes confronté à une nouvelle série de défis. L"évaluation des implications financières et de main-d"œuvre du remplacement de chaque pièce vous aide à planifier votre réparation du week-end. Certaines tâches ne nécessitent qu"un tournevis à tête plate. D"autres nécessitent des outils spécialisés pour enlever les garnitures et une immense patience.
Erreur courante : ne faites jamais levier sur les panneaux intérieurs en plastique par temps glacial. Les températures froides rendent les clips de retenue en plastique incroyablement cassants. Ils se briseront instantanément. Effectuez toujours les travaux de finition intérieure dans un garage chauffé ou pendant les chaudes journées d’été.
Le coût attendu ici reste généralement faible à modéré. Les constructeurs automobiles produisent ces composants en quantités massives. Trouver un interrupteur de rétroviseur de remplacement est généralement rapide et indolore.
La réalité du travail varie selon les fabricants. Sur de nombreux véhicules, il suffit de soulever une petite lunette décorative sur l"accoudoir de porte. Vous débranchez le faisceau de câbles, retirez l’ancienne unité et mettez la nouvelle en place. L"ensemble du travail prend moins de dix minutes. Toutefois, sur certains modèles européens, les constructeurs sécurisent la lunette par le dessous. Cela nécessite de retirer tout le panneau de porte intérieur juste pour accéder à deux vis cachées.
Les attentes en matière de coût passent ici à modérées ou élevées. Les concessionnaires vendent rarement le moteur d’actionneur interne séparément. Ils imposent généralement l’achat de l’ensemble du boîtier extérieur. Si votre véhicule est équipé de vitres chauffantes, de clignotants intégrés ou de capteurs de surveillance des angles morts, le coût de remplacement augmente considérablement.
La réalité du travail est également beaucoup plus intensive. Vous devez retirer complètement la carte de la porte intérieure. Vous retirerez les pare-vapeur et déboulonnerez trois écrous de retenue principaux retenant le lourd boîtier extérieur au cadre de la porte. De temps en temps, vous devez retirer soigneusement les vitres fragiles pour accéder aux vis Torx internes cachées. Le risque de dommages collatéraux est élevé pour les bricoleurs débutants. Laisser tomber le verre signifie acheter une autre pièce coûteuse.
Comparaison des difficultés de réparation et des risques
Composant | Temps moyen de bricolage | Exigence d"outil | Niveau de risque de garantie |
|---|---|---|---|
Interface de contrôle | 10 à 30 minutes | Outils de levier pour garniture en plastique, tournevis de base | Faible (casse mineure du clip en plastique) |
Actionneur interne | 1 à 2 heures | Jeu de douilles, embouts Torx, ruban de masquage | Élevé (vitre de miroir brisée) |
Logement complet | 1 à 1,5 heures | Jeu de douilles profondes, outils de coupe | Modéré (rayant la peinture des portes extérieures) |
Module réseau | Varie selon l"emplacement | Outil d"analyse OBD2 bidirectionnel | Élevé (nécessite la programmation du logiciel du concessionnaire) |
Nous avons besoin d"un cadre exploitable pour la décision d"achat finale. Vous avez effectué vos tests, évalué les risques et compris les systèmes impliqués. Suivez cette logique de présélection pour finaliser votre stratégie de réparation.
Vous devez immédiatement commander une interface de remplacement si les deux côtés extérieurs sont complètement morts. Vous devez également procéder si vos tests de continuité multimètre échouent lamentablement sur l"établi. De plus, si les contacts directionnels sont manifestement usés, lâches ou collants au toucher, vous avez trouvé votre coupable. Recherchez toujours des remplacements conformes aux spécifications OEM. Les options de rechange moins chères souffrent souvent d’une mauvaise correspondance du rétroéclairage LED et d’un retour tactile bâclé. Les composants OEM garantissent un montage plug-and-play précis.
Vous devez vous procurer un nouvel actionneur extérieur ou un boîtier complet si un seul côté est mort. Si vous entendez l"actionneur gémir sous la charge lorsque vous appuyez sur les boutons, les engrenages internes sont dépouillés. Plus important encore, si vous avez effectué le test de saut direct de 12 V et n"avez produit absolument aucun mouvement, l"actionneur est définitivement grippé. Collez autour du cadre de la porte avant de déboulonner le boîtier pour protéger votre peinture.
Arrêtez d"acheter des pièces si votre véhicule est équipé de rétroviseurs à mémoire et que vos tests multimètre réussissent parfaitement. Si les boutons ont une continuité et que les actionneurs sautent avec une alimentation directe, vous êtes confronté à une erreur de communication réseau. Consultez un technicien automobile équipé d"un logiciel de diagnostic approprié. Ils liront le flux de données et détermineront si un module de contrôle nécessite un flash logiciel ou un remplacement physique complet.
Diagnostiquer avec succès les problèmes électriques automobiles nécessite de la patience et un flux de travail logique. Vous devez éviter la tentation de deviner en vous basant uniquement sur les symptômes visuels. Suivez toujours la chaîne de diagnostic fondamentale : vérifiez d"abord le fusible, vérifiez les commandes, inspectez le faisceau de câbles et enfin testez l"actionneur de destination. Cette approche méthodique garantit des résultats précis.
Nous vous encourageons à vous procurer un multimètre numérique fiable avant de tenter toute réparation. Confirmez objectivement vos symptômes. Vérifiez vos circuits d"alimentation et de terre. Testez la continuité entre les broches de l’interface. En validant chaque maillon de la chaîne, vous éliminez les dépenses inutiles en pièces inutiles. Prenez le contrôle de votre processus de diagnostic dès aujourd"hui et restaurez toutes les fonctionnalités de votre véhicule en toute sécurité et efficacement.
R : Rarement. Les boîtiers extérieurs du conducteur et du passager partagent généralement un seul fusible dédié dans la boîte à fusibles de l"habitacle. Une défaillance d"un seul côté indique généralement directement un moteur d"actionneur mort ou des contacts de sélecteur latéraux brûlés à l"intérieur des commandes de porte principales.
R : Pas directement via la logique du module, mais ils partagent souvent un faisceau de câbles principal et un point de masse majeur à l"intérieur du panneau de porte conducteur. Une corrosion sévère due à l"humidité ou un fil de terre cassé dans cette zone commune peut entraîner une panne simultanée des deux systèmes.
R : Ils durent généralement toute la durée de vie du véhicule. Cependant, ils sont très sujets à une défaillance prématurée due à l’intrusion d’humidité. Laisser vos fenêtres baissées lors d’un orage ou les exposer à une forte usure mécanique réduira considérablement leur durée de vie opérationnelle.
