La mise en place d’une rénovation de verrouillage centralisé de rechange nécessite une planification minutieuse. Vous modernisez peut-être une voiture classique. Peut-être avez-vous besoin d"un remplacement OEM exact. Quoi qu’il en soit, il est crucial de spécifier les bonnes pièces. Vous devez choisir l’architecture d’actionneur adaptée à votre système électrique. La sélection du mauvais actionneur crée d’énormes maux de tête. Vous pourriez être confronté à des faisceaux de câbles incompatibles. Vous pourriez faire sauter des fusibles critiques du système. Ou pire, votre nouvelle configuration ne peut pas déclencher le verrouillage centralisé depuis la porte conducteur.
Nous avons conçu ce guide pour résoudre ces problèmes courants de conception électrique. Nous déconstruirons les circuits électriques distincts trouvés à l’intérieur des actionneurs à 2 et 5 fils. Vous verrez comment ces composants se comportent dans le monde réel. Nous comparons les réalités de leur mise en œuvre dans diverses configurations de véhicules. Enfin, nous fournissons un cadre clair. Vous saurez exactement comment sélectionner le bon composant pour votre projet spécifique de verrouillage de porte.
Les actionneurs à 2 fils agissent uniquement comme des moteurs « esclaves », s'appuyant sur des modules externes ou des commutateurs pour inverser la polarité et déplacer physiquement le mécanisme de verrouillage.
Les actionneurs à 5 fils fonctionnent comme des unités « maîtres », combinant un moteur standard à 2 fils avec un micro-interrupteur interne à 3 fils qui envoie des signaux de verrouillage/déverrouillage au reste du véhicule.
L"architecture du système dicte le choix : les rénovations nécessitant une commande manuelle de la porte conducteur nécessitent une unité à 5 fils, tandis que les portes passagers ou les systèmes entièrement pilotés par un module d"entrée sans clé ne nécessitent que des unités à 2 fils.
Vous pouvez utiliser en toute sécurité un actionneur à 5 fils comme substitut à 2 fils en bouchant les trois fils de signal, mais vous ne pouvez pas utiliser un actionneur à 2 fils pour remplacer un 5 fils sans perdre la fonctionnalité de commande centrale.
Comprendre les systèmes d"actionneurs commence par séparer les composants en rôles de commande et d"exécution. Les véhicules utilisent des signaux électriques distincts pour gérer les événements de verrouillage. Les actionneurs gèrent ces signaux différemment en fonction de leur câblage interne.

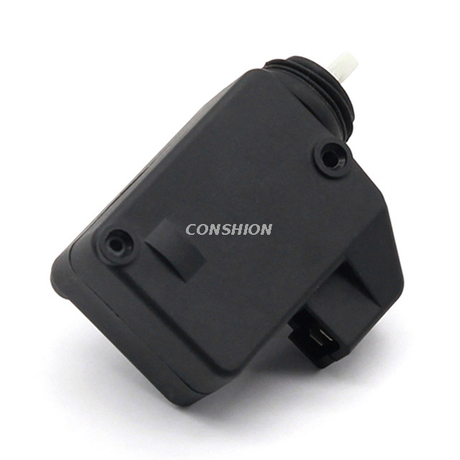

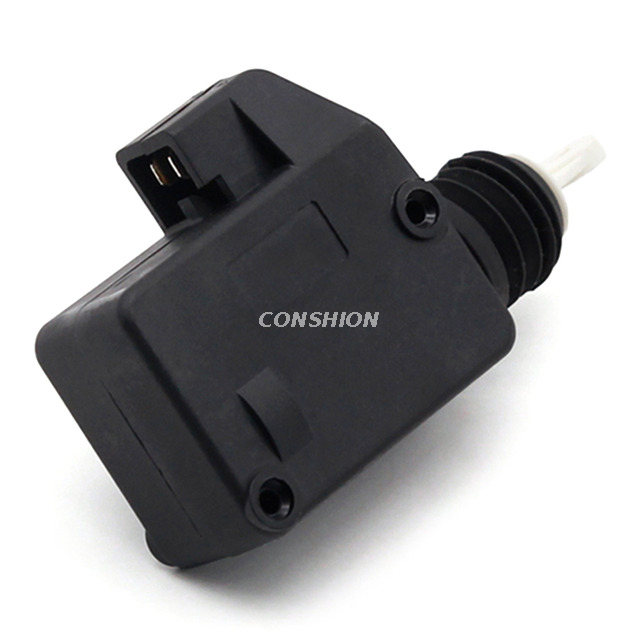

Nous établissons ici la fonctionnalité de base. Un à 2 fils actionneur de serrure de porte ne contient qu'un moteur à courant continu de base. Il fonctionne strictement comme un appareil esclave. Il ne possède aucune logique indépendante. Le mécanisme interne pousse ou tire entièrement en fonction de la tension externe. Il dépend de la polarité de la tension fournie à ses deux broches. Le moteur entraîne un mécanisme d’engrenage à crémaillère et pignon. Cet engrenage étend ou rétracte physiquement la bielle.
Nous augmentons la complexité lorsque nous discutons des systèmes à 5 fils. Une unité à 5 fils fonctionne comme un contrôleur maître. Il s"agit simplement d"un moteur standard à 2 fils associé à un capteur interne. Ce capteur interne est un micro-interrupteur unipolaire double direction (SPDT). L"interrupteur est physiquement lié au bras coulissant de l"actionneur. Le déplacement du bras déclenche l"interrupteur. Il permet au mouvement mécanique d"une porte de générer des signaux électriques.
Ce commutateur SPDT interne modifie considérablement l'architecture du système. Il remplace ou complète l' physique autonome interrupteur de verrouillage sur le panneau de porte. Vous pouvez tourner une clé physique dans le cylindre de la porte extérieure. Vous pouvez tirer le bouton de verrouillage intérieur. L’une ou l’autre action déplace mécaniquement le bras de l’actionneur principal. Le microswitch interne détecte immédiatement ce mouvement. Il déclenche ensuite électroniquement les portes restantes pour qu'elles correspondent.
Les systèmes à deux fils représentent la forme la plus simple de verrouillage électrique des portes. Ils exécutent des travaux mécaniques sans fournir de retour d"information à l"ordinateur central du véhicule.
Les systèmes à deux fils utilisent un état fondamental au repos. Les deux fils de l"actionneur restent à la terre lorsqu"ils sont inactifs. Cela évite un déclenchement accidentel. Il protège également contre les courts-circuits. L"actionnement du moteur nécessite une inversion de polarité. Un relais de commande déconnecte temporairement une masse. Il envoie ensuite une impulsion positive de 12 V sur ce fil spécifique.
Séquence de verrouillage : Le fil A reçoit du 12 V positif. Le fil B reste mis à la terre. Le moteur tourne dans le sens des aiguilles d'une montre.
Séquence de déverrouillage : Le fil B reçoit du 12 V positif. Le fil A reste à la terre. Le moteur tourne dans le sens inverse des aiguilles d'une montre.
État de repos : les fils A et B retournent tous deux à la terre.
Une unité à 2 fils ne possède pas de cerveau interne. Il ne peut pas prendre de décisions. Cela nécessite une source de commande externe. Vous devez utiliser un pack relais externe ou un système d'entrée sans clé dédié. Les véhicules modernes gèrent cela via un module central de commande de carrosserie (BCM). Le BCM gère toutes les commutations de polarité. Il dicte également le moment précis de l’impulsion électrique. Une impulsion trop longue grillera le petit moteur à courant continu.
Ces unités dominent les portes passagers et les portes arrière. Les kits universels de rechange en dépendent fortement. Les portes passagers doivent uniquement recevoir des commandes. Ils ont rarement besoin de renvoyer des commandes au système. Vous économisez de l"espace et de la complexité de câblage en utilisant une unité esclave à 2 fils. Les installateurs acheminent deux fils de calibre relativement épais dans la coque de la porte. Ces fils transportent le courant élevé nécessaire pour entraîner le moteur physique.
Les systèmes à cinq fils apportent une communication intelligente dans la cavité de la porte. Ils fournissent une poussée mécanique tout en signalant simultanément l’état physique.
Comprendre ce composant nécessite d"identifier sa disposition spécifique de faisceau. Les kits de rechange standard suivent un système de codage couleur rigide. Nous décomposons les cinq fils en deux groupes fonctionnels distincts.
Fil vert (moteur) : reçoit l'alimentation ou la masse pour entraîner le moteur.
Fil bleu (moteur) : associé au vert pour l'inversion de polarité (identique à la configuration à 2 fils).
Fil noir (commutation) : sert de terre commune pour le micro-interrupteur interne.
Fil marron (commutation) : transmet le signal « Lock » au relais externe.
Fil blanc (commutation) : transmet le signal « déverrouillage » au relais externe.
Le flux du signal commence par une entrée mécanique. Un conducteur déverrouille la porte à l"aide d"une clé physique. Cette action manuelle pousse physiquement la tige de l"actionneur vers le haut. Le mécanisme coulissant interne déplace le micro-interrupteur SPDT. L"interrupteur connecte le fil noir (terre commune) au fil blanc. Le fil blanc transporte instantanément un signal de masse négatif hors de l"actionneur. Le moteur lui-même reste hors tension pendant cet événement mécanique manuel.
Ce signal de masse sortant parcourt le faisceau. Il atteint finalement le relais de verrouillage centralisé. Dans les configurations d"usine, il atteint le module informatique du véhicule. Le module reçoit cette demande de déverrouillage manuel. Le module traite ensuite la commande. Il déclenche ses relais internes. Ces relais envoient des impulsions de polarité inversée aux fils vert et bleu de toutes les autres portes. Les actionneurs esclaves se déclenchent simultanément. L"ensemble du véhicule se déverrouille de manière synchrone.
Le choix du bon composant dépend entièrement des objectifs de votre système. Les configurations électriques diffèrent considérablement entre la restauration vintage et l’intégration moderne.
Matrice de sélection des actionneurs
Configuration système requise | Type d"actionneur requis | Fonction principale |
|---|---|---|
La clé tournante commande toutes les portes | 5 fils (maître) | Envoie un signal au BCM/relais |
Porte-clés uniquement (pas d"utilisation de clé) | 2 fils (esclave) | Exécute uniquement les commandes |
Portes passager/arrière | 2 fils (esclave) | Exécute uniquement les commandes |
Annulation du système d"alarme | 5 fils (maître) | Déclenche le changement d’état de l’alarme |
Condition préalable : Vous souhaitez ajouter un verrouillage centralisé là où il n'en existait pas auparavant. Vous souhaitez toujours utiliser vos clés de porte d'origine. Vous souhaitez que les portes passagers se verrouillent lorsque vous appuyez sur le bouton intérieur du conducteur.
Décision : Vous devez utiliser un actionneur à 5 fils dans la porte conducteur. Il fera office d’unité de contrôle principale. Vous installez des actionneurs à 2 fils dans toutes les portes passagers et arrière restantes. L'unité maître détecte vos actions manuelles. Cela déclenche le pack de relais du marché secondaire. Le pack relais pilote les portes esclaves. Certains installateurs placent également une unité principale dans la porte du passager avant. Cela offre une capacité de commande double face.
Condition préalable : Vous envisagez d'actionner les portes uniquement via un porte-clés. Vous pouvez utiliser une application pour smartphone. Peu importe si tourner la clé physique déclenche les autres portes.
Décision : Pour toutes les portes, des actionneurs à deux fils suffisent amplement. Le module récepteur central dicte toute la logique. Lorsque vous appuyez sur la télécommande, le module déclenche directement les relais. Vous n'avez pas besoin d'interrupteurs de porte physiques pour lancer des commandes. Vous économisez de l'argent et du temps de câblage en évitant l'unité principale à 5 fils.
Condition : Vous remplacez un mécanisme d'usine défectueux à l'intérieur d'un véhicule moderne.
Décision : Vous devez correspondre parfaitement aux spécifications OEM. La porte d'origine avait-elle un cylindre à clé qui contrôlait toutes les portes ? Si oui, cela nécessite un remplacement de 5 fils. De nombreuses unités OEM modernes utilisent des connecteurs multibroches encore plus complexes. Ils peuvent inclure des capteurs de porte entrouverte ou des moteurs à double verrouillage. Vérifiez toujours le nombre de broches sur votre harnais d'usine d'origine.
Un câblage incorrect de ces systèmes garantit une panne. Vous devez comprendre les limites électriques des composants internes. Vous devez cartographier vos circuits avant de mettre sous tension.
Erreur courante : les installateurs confondent fréquemment les fils du moteur avec les fils de l'interrupteur sur une unité à 5 fils. Vous devez les traiter comme deux systèmes distincts. L'application d'une alimentation directe de 12 V aux fils de signal marron ou blanc provoque des dommages immédiats. Cela détruira instantanément le micro-interrupteur interne. Cela peut potentiellement faire griller les circuits logiques sensibles à l'intérieur de votre module de contrôle. Les fils de signal sont conçus uniquement pour les déclencheurs de terre à faible courant. Vérifiez les couleurs de vos fils deux fois avant de connecter la batterie.
L"interrupteur interne à l"intérieur d"une unité à 5 fils a un ampérage très faible. Il gère généralement moins de 500 milliampères. Vous ne pouvez pas câbler les fils marron et blanc de l’interrupteur directement aux fils vert et bleu du moteur d’une autre porte. L"interrupteur ne peut pas supporter l"ampérage élevé requis pour entraîner les moteurs. Ils doivent être câblés directement à un relais. Les relais automobiles SPDT standard à 5 broches configurés pour l"inversion de polarité fonctionnent mieux. Le micro-interrupteur déclenche la bobine du relais. Les contacts du relais gèrent le fort courant du moteur.
Bonne pratique : Parfois, vous ne disposez que d'unités à 5 fils. Vous pouvez utiliser en toute sécurité une unité maître comme esclave. Il s’agit d’une pratique standard de l’industrie. Les magasins stockent des unités à 5 fils comme remplacements universels. Vous isolez simplement les trois fils de signal. Vous collez les fils noir, marron et blanc séparément. Vous les laissez déconnectés. Vous connectez uniquement les fils vert et bleu du moteur. L'actionneur fonctionnera parfaitement comme une unité esclave de base à 2 fils. Cependant, vous ne pouvez jamais mettre à niveau un 2 fils vers un 5 fils. Une unité esclave est entièrement dépourvue de commutateur physique interne.
La maîtrise des systèmes de verrouillage automobile nécessite de comprendre les rôles des composants. Le choix entre une unité 2 fils et une unité 5 fils implique rarement la qualité du moteur. Il se concentre entièrement sur l’architecture du système. Vous devez déterminer si une porte doit commander le système ou simplement exécuter des commandes.
Les unités à deux fils sont de simples moteurs esclaves nécessitant une commande par relais externe.
Les unités à cinq fils combinent un moteur esclave avec un interrupteur de commande principal.
Les rénovations de voitures classiques nécessitent généralement au moins une unité à 5 fils pour l"intégration physique de la clé.
Vérifiez toujours les polarités des déclencheurs et les configurations des relais avant d"acheminer les fils.
Nous conseillons à tous les installateurs de commencer par planifier leur configuration de relais. Vérifiez les exigences de déclenchement du verrouillage centralisé de votre véhicule. Déterminez si votre module attend un déclencheur positif ou négatif. Examinez attentivement les spécifications de l’actionneur avant de commencer votre projet. Commandez un kit complet de verrouillage centralisé maître et esclave pour garantir la compatibilité des composants.
R : Non. Vous perdrez la possibilité de verrouiller ou de déverrouiller toutes les autres portes à l"aide de la clé ou du bouton manuel de cette porte spécifique. Le système perdra son capteur de commande.
R : Oui. Vous pouvez ignorer et isoler en toute sécurité les trois fils de signal. Connectez uniquement les deux fils du moteur. Il fonctionnera parfaitement comme unité esclave.
R : Certaines conceptions de circuits OEM diffèrent légèrement. Le commutateur interne peut partager une masse de châssis directement via le boîtier métallique du moteur. Cela élimine le besoin d’un fil de terre externe dédié.
R : Oui. Ils nécessitent des relais automobiles SPDT standard à 5 broches. Vous devez configurer ces relais pour l"inversion de polarité. L"interrupteur à faible courant déclenche le relais pour gérer le courant élevé du moteur.
