Faire face à une serrure de porte de voiture défectueuse entraîne une frustration importante et des risques potentiels pour la sécurité. De nombreux propriétaires de véhicules tombent dans le piège coûteux de la « mise en conserve de pièces ». Ils devinent le problème et remplacent les composants aveuglément. Les serrures électroniques modernes reposent sur une chaîne délicate de matériel travaillant à l’unisson. Lorsqu"un lien tombe en panne, les symptômes se chevauchent fréquemment dans tout le système. Il est donc difficile d’identifier le véritable coupable sans une approche diagnostique appropriée.
Notre objectif est de clarifier les différences mécaniques et électriques entre l' actionneur de serrure de porte et les boutons intérieurs. En comprenant ces distinctions exactes, vous pouvez diagnostiquer le problème en toute confiance chez vous. Vous apprendrez à identifier le point de défaillance exact. Nous voulons que vous évitiez d’acheter des pièces inutiles. En fin de compte, ce processus de déduction logique permet de restaurer efficacement le système de verrouillage de votre véhicule.
L"interrupteur est la commande : un interrupteur à bascule défectueux entraîne généralement un son ou une réponse nul, affectant souvent plusieurs portes en cas de panne de l"interrupteur principal.
L"actionneur est le muscle : un actionneur de serrure de porte défaillant produit généralement des bruits de grincement, un mouvement lent ou des pannes localisées intermittentes sur une seule porte.
Le test du porte-clés : si le porte-clés verrouille la porte mais que l"interrupteur physique ne le fait pas, l"actionneur fonctionne probablement bien et l"interrupteur (ou le câblage) est le coupable.
La variable cachée : le module de contrôle du corps (BCM) se situe entre ces deux composants ; Il s"agit ici de points de comportement électrique répandus et irréguliers plutôt que de matériel individuel.
Pour diagnostiquer un système avec précision, nous devons d’abord comprendre comment il communique. L’écosystème des serrures électroniques fonctionne comme un réseau informatique de base. Il se compose d’une entrée, d’un processeur et d’une sortie. En isolant chaque étape, vous supprimez les incertitudes liées à vos réparations.
L' intérieur interrupteur à bascule agit simplement comme un générateur de signal. Lorsque vous appuyez sur le bouton, il n’envoie pas de courant à haute intensité directement à la serrure de la porte. Au lieu de cela, il complète un circuit basse tension. Cela envoie une simple requête sur le réseau de communication. Une erreur courante consiste à supposer qu’un bouton cassé signifie un moteur cassé. Le commutateur demande uniquement une action ; il ne l'exécute pas.
Cette demande électrique est transmise au module de commande de carrosserie (BCM). Considérez le BCM comme le cerveau central de l’électronique de carrosserie du véhicule. Il reçoit le signal de commutation et vérifie les conditions de sécurité spécifiques. Par exemple, il vérifie si la voiture roule actuellement ou si une porte reste ouverte. Si les conditions sont sûres, il déclenche un relais interne. Le module achemine ensuite l'alimentation réelle de 12 volts vers la porte.

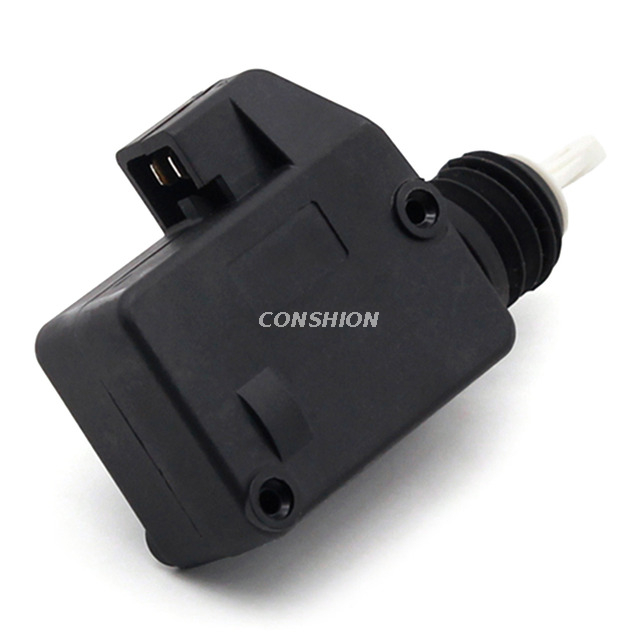

La destination finale est l"actionneur. Il s’agit de l’ensemble moteur mécanique et engrenage caché à l’intérieur du panneau de porte. Il reçoit une alimentation de 12 volts et fait tourner un petit moteur à courant continu. Ce moteur fait tourner des engrenages en plastique qui poussent ou tirent physiquement la tige de verrouillage. Il engage ou désengage le loquet sécurisant votre porte.
Les pannes d"actionneurs représentent des pannes mécaniques. Parce qu’ils dépendent de pièces physiques mobiles, leurs symptômes de défaillance sont très localisés et souvent audibles. Recherchez ces quatre indicateurs spécifiques.
Des engrenages internes en plastique usés ou un moteur électrique en panne créent des sons distincts. Vous pourriez entendre un fort bourdonnement, un gémissement ou un grincement émanant de l"intérieur du panneau de porte lorsque vous appuyez sur le bouton de verrouillage. Le signal électrique parvient parfaitement au moteur, mais les composants mécaniques se dénudent ou se grippent. Ce bruit de contrainte est la marque classique de la dégradation des actionneurs.
Un moteur faible peut tenter de déplacer la tige de verrouillage mais n"a pas le couple nécessaire pour terminer le travail. Vous remarquerez que le bouton de verrouillage se contracte ou se déplace à mi-course. Il ne parvient pas à engager ou à désengager complètement le loquet. Parfois, il faut deux ou trois pressions sur le bouton pour forcer la tige de verrouillage dans sa position finale. Ce mouvement lent indique que l’énergie électrique est présente, mais que les muscles mécaniques s’estompent.
Les pannes matérielles se produisent rarement simultanément dans l’ensemble du véhicule. Si la porte conducteur refuse de se verrouiller électroniquement, mais que les trois portes passagers fonctionnent parfaitement, le réseau fonctionne bien. La panne isolée pointe directement vers l’unité matérielle unique à l’intérieur de cette porte spécifique. Les courts-circuits électriques peuvent causer des problèmes généralisés, mais une seule porte morte suggère fortement une panne de moteur d"actionneur.
Testez la mécanique physique. Pouvez-vous toujours verrouiller la porte facilement en appuyant sur le bouton manuel vers le bas ? La clé extérieure tourne-t-elle facilement dans le cylindre de serrure ? Si l’opération manuelle semble normale et sans friction, l’ensemble de verrouillage physique fonctionne correctement. La défaillance réside strictement dans la capacité du moteur électrique à actionner ce loquet.
Contrairement aux pannes mécaniques, les pannes d’interrupteurs représentent des problèmes d’entrée électrique. Les symptômes contrastent fortement avec les problèmes d’actionneur. Reconnaître ces différences vous évite de déchirer inutilement un panneau de porte.
Un interrupteur mort n"envoie aucune puissance. La porte reste donc totalement silencieuse lorsque vous appuyez sur le bouton. Vous n’entendrez aucun clic, aucun bourdonnement et aucun grincement. Le moteur ne reçoit jamais l"ordre de bouger. Un silence total indique un circuit ouvert, souvent imputable aux commandes de la cabine.
L"interrupteur principal côté conducteur contrôle l"ensemble du véhicule. Les interrupteurs passagers contrôlent uniquement leurs portes respectives. Si vous ne pouvez pas verrouiller la porte passager depuis le siège conducteur, mais que le passager peut la verrouiller à l"aide de son propre bouton de porte, l"actionneur est sain. La faute réside dans l"interrupteur général du conducteur ou dans le faisceau de câbles qui le relie.
Votre porte-clés communique sans fil directement avec le module récepteur du véhicule. Il contourne entièrement les bas de caisse de la cabine. Si le porte-clés actionne parfaitement les serrures, l"actionneur est fonctionnel à 100 %. Ce simple test isole immédiatement le problème du bouton intérieur de l"habitacle ou de son câblage direct.
Faites attention au retour tactile. Un bouton sain présente une réponse nette et élastique. Si la bascule semble lâche, collante ou ne revient pas à la position neutre après avoir appuyé, les contacts internes sont probablement cassés ou corrodés. Les boissons renversées, la pluie provenant des fenêtres ouvertes et l’usure physique quotidienne dégradent ces contacts au fil du temps.
Nous avons besoin d’un processus d’élimination logique. Suivez ce cadre pratique étape par étape pour déterminer exactement quelle pièce doit être remplacée.
Ceci est votre test d’isolement immédiat. Sortez du véhicule et appuyez sur le bouton de verrouillage de votre porte-clés. Si les portes se verrouillent et se déverrouillent normalement, vos actionneurs et modules fonctionnent bien. Passez directement au remplacement du bouton de la cabine. Si la télécommande ne parvient pas à faire fonctionner la porte tout comme le bouton intérieur, passez à l"étape suivante.
Placez votre oreille près du panneau de porte intérieur de la serrure défectueuse. Appuyez sur la commande de verrouillage via le porte-clés ou un autre bouton. Écoutez attentivement. Si vous entendez un léger clic ou un grincement mécanique, le système tente de se déclencher. Cela confirme que le courant atteint la porte, indiquant un moteur mort. Si vous entendez un silence absolu, vous devez vérifier le flux électrique.
Vous devez sonder le faisceau de porte pour en être absolument certain. Retirez le panneau de porte intérieur pour accéder à la fiche de câblage reliant le mécanisme de verrouillage.
Réglez votre multimètre numérique sur volts continus.
Connectez la sonde de terre à un point métallique nu sur le châssis de la voiture.
Insérez soigneusement la sonde positive dans le fil d"alimentation du faisceau de l"actionneur.
Demandez à une personne d"appuyer sur le bouton de verrouillage.
Si le multimètre indique environ 12 volts, le circuit est parfait. Le moteur est mort. Si le multimètre indique 0 volt, le moteur fonctionne probablement bien, mais l"alimentation est perdue quelque part entre la cabine et la porte.
Les scanners de diagnostic avancés peuvent lire les codes d"erreur spécifiques du module de commande de carrosserie (codes B). Avant d’acheter du matériel, effectuez une analyse. Le scanner peut vous indiquer si le module détecte un circuit ouvert, un court-circuit à la terre ou une perte de communication. Cela exclut les problèmes de réseau complexes avant de dépenser de l"argent sur des pièces physiques.
Symptôme | Réponse fob | Indice auditif | Coupable probable |
|---|---|---|---|
Une seule porte ne se verrouille pas ; d"autres travaillent. | Échec sur une seule porte. | Broyer ou filtrer. | Actionneur |
Aucune porte ne se verrouille depuis le siège conducteur. | Fonctionne parfaitement. | Silence total. | Interrupteur principal |
Porte simple complètement silencieuse et morte. | Échec sur une seule porte. | Silence total. | Câblage ou grillage du moteur |
Verrouillage intermittent ; problèmes électriques aléatoires. | Panne intermittente. | En cliquant depuis le tableau de bord. | Module de contrôle du corps |
Une fois que vous avez identifié le composant défaillant, vous devez prendre des décisions d"achat et d"installation. Comprendre les réalités de mise en œuvre vous aide à choisir la voie de réparation la plus fiable.
Vous serez souvent confronté à un dilemme : acheter uniquement le moteur interne nu ou acheter l’ensemble du loquet de porte. Le moteur nu est nettement moins cher. Cependant, pour le remplacer, il faut ouvrir un boîtier en plastique scellé en usine. Vous risquez de casser les clips de retenue et de ne pas réussir à le refermer contre l"humidité. Nous vous recommandons fortement d"acheter l"ensemble de verrouillage complet. Il garantit la fiabilité de l"usine, résout simultanément l"usure des engrenages et permet d"économiser des heures de travail frustrant sur banc.
La complexité du travail diffère considérablement entre ces deux emplois. Remplacer un bouton intérieur prend souvent dix minutes. Il vous suffit de soulever le cadre de l"accoudoir avec un outil de garniture en plastique, de débrancher le faisceau et de mettre en place une nouvelle unité.
Le remplacement d"un actionneur nécessite une main d"œuvre lourde. Vous devez retirer tout le panneau de porte intérieur. Vous décollez ensuite le pare-vapeur collant sans le déchirer. Ensuite, vous devez déverrouiller les rails de guidage de la fenêtre et atteindre aveuglément les cavités métalliques pointues de la coque de la porte pour détacher les délicates tiges de verrouillage. Cela demande de la patience et un éclairage approprié.
La sélection des pièces est ici profondément importante. Des actionneurs de rechange bon marché inondent le marché. Ils utilisent souvent du plastique fragile et de qualité inférieure pour leurs engrenages internes. Étant donné que le remplacement de cette pièce implique une forte intensité de travail, vous ne souhaitez pas effectuer ce travail deux fois. Nous vous conseillons fortement de choisir des pièces OEM (Original Equipment Manufacturer) ou des marques de rechange haut de gamme pour les actionneurs. Pour un simple bouton de cabine, les alternatives standard du marché secondaire sont généralement suffisantes et sûres.
Une erreur courante consiste à acheter le moteur le moins cher disponible, pour ensuite tomber en panne six mois plus tard, lors d"une journée d"hiver glaciale. Investissez dans du matériel de qualité pour les pièces enfouies profondément dans la structure du véhicule.
Diagnostiquer une panne revient à tester vos entrées par rapport à vos sorties mécaniques.
Un bruit mécanique indique un actionneur défaillant, tandis qu"un silence total indique un interrupteur électrique ou un problème de câblage.
Le remplacement des interrupteurs est une tâche rapide et nécessitant peu d"effort, tandis que le remplacement des ensembles de verrouillage de porte nécessite le retrait des panneaux et la navigation dans les cavités de porte.
Vérifiez toujours la tension avec un multimètre avant de jeter une pièce mécanique coûteuse.
Arrêtez de deviner et commencez à tester. Votre prochaine étape immédiate consiste à récupérer vos clés et à effectuer le simple « Test Fob » décrit ci-dessus. Cette vérification de cinq secondes affinera immédiatement la pièce de remplacement requise et vous orientera vers une solution permanente.
R : Oui, mais les pannes du BCM affectent rarement une seule serrure de porte. Ils présentent généralement des problèmes simultanés tels que des pannes de fenêtres, des voyants irréguliers du tableau de bord ou des décharges parasites de la batterie parallèlement aux problèmes de verrouillage.
R : Techniquement possible en ouvrant l"unité scellée et en remplaçant le moteur ou les engrenages internes de 12 V. Cependant, le rapport main-d"œuvre/coût fait du remplacement complet de l"ensemble du loquet la recommandation standard.
R : Le temps froid épaissit la graisse interne de l’usine et rétrécit les engrenages en plastique défectueux. Cela augmente la résistance mécanique bien au-delà de ce qu’un moteur électrique déjà usé peut supporter.
