Les systèmes électriques automobiles s'appuient sur deux composants distincts pour gérer l'alimentation en toute sécurité : le protecteur sacrificiel et le contrôleur haute charge. Chaque fois que vous activez un treuil robuste ou allumez vos phares, vous dépendez de cette infrastructure cachée. La mise à niveau des accessoires du véhicule ou le diagnostic des pannes de courant intermittentes nécessite de comprendre comment ces composants interagissent. Un mauvais diagnostic d'une simple panne de courant peut vous coûter des heures de frustration et de travail inutile.
Ce guide décrit les différences opérationnelles, les cadres de diagnostic et les principes de conception de système pour évaluer une boîte à fusibles de voiture centralisée par rapport aux configurations de relais individuelles. Nous explorerons comment les caractéristiques physiques dictent la fonctionnalité. Vous apprendrez également les règles professionnelles de topologie de câblage conçues pour protéger votre véhicule des incendies électriques. Que vous gériez des flottes commerciales ou construisiez des véhicules tout-terrain personnalisés, la maîtrise de ces principes électriques fondamentaux garantit la fiabilité à long terme des véhicules.
Rôles distincts : les fusibles protègent le câblage des surcharges thermiques ; les relais contrôlent les charges à courant élevé à l'aide de signaux basse tension.
Profils de défaillance : les fusibles grillés provoquent une défaillance complète et immédiate du circuit ; des relais défaillants provoquent généralement un fonctionnement intermittent ou un engagement retardé.
Règles de topologie : Dans la conception d'un système professionnel, un fusible doit être installé aussi près que possible de la source d'alimentation, strictement avant le relais.
Valeur d'intégration : une boîte à fusibles de voiture centralisée combinant les deux composants réduit la complexité du câblage et atténue les risques d'incendie pour les diagnostics du marché secondaire.
Une mauvaise compréhension des rôles des composants entraîne un câblage inapproprié, un risque d'incendie accru et des accessoires endommagés. De nombreux mécaniciens débutants supposent que vous pouvez remplacer un dispositif de protection par un dispositif de commande. Cette hypothèse se traduit souvent par des harnais fondus. Les véhicules modernes exigent une gestion électrique précise. Chaque accessoire nécessite un ampérage spécifique pour fonctionner en toute sécurité. Nous devons séparer distinctement les rôles des sécurités thermiques et des interrupteurs de puissance pour construire des circuits fiables.
Les fusibles agissent comme le lien sacrificiel dans tout système électrique. Leur fonction principale est de protéger le faisceau de câbles du véhicule et non le terminal. Beaucoup de gens croient à tort qu’un fusible protège l’ampoule ou la radio. En réalité, il protège le fil de cuivre qui transporte l’alimentation vers cet appareil.
Ils utilisent un élément à bas point de fusion enfermé dans un boîtier de protection. Lorsqu'un événement de surintensité se produit, cet élément coupe physiquement le circuit. Il fond complètement. Cette action arrête instantanément le flux d’électricité. Il se sacrifie pour que votre faisceau de câbles coûteux ne surchauffe pas et ne prenne pas feu.
Les relais agissent comme des interrupteurs électromagnétiques. Vous pouvez également les considérer comme des « amplificateurs de puissance ». Ils permettent à un interrupteur à faible ampérage dans l'habitacle d'activer un composant à fort ampérage dans le compartiment moteur. Vous n'avez plus besoin de faire passer un fil épais et de gros calibre à travers le pare-feu du véhicule.
Au lieu de cela, le commutateur de votre tableau de bord envoie un petit signal au relais. Le relais ferme alors un contact mécanique robuste. Cela envoie directement l’énergie de la batterie directement à l’accessoire. Cette méthode atténue les chutes de tension sur les longs câbles. Il réduit également considérablement la dégradation des commutateurs, gardant les composants de votre tableau de bord frais et fonctionnels.
Les facteurs de forme et la logique de terminal standardisés sont essentiels à l'évolutivité et à la conformité des versions de système. Lorsqu’un composant tombe en panne dans un emplacement distant, la standardisation sauve la situation. Il vous permet d'échanger facilement des pièces. Vous pouvez dépanner rapidement des systèmes complexes lorsque chaque composant suit des règles universelles.

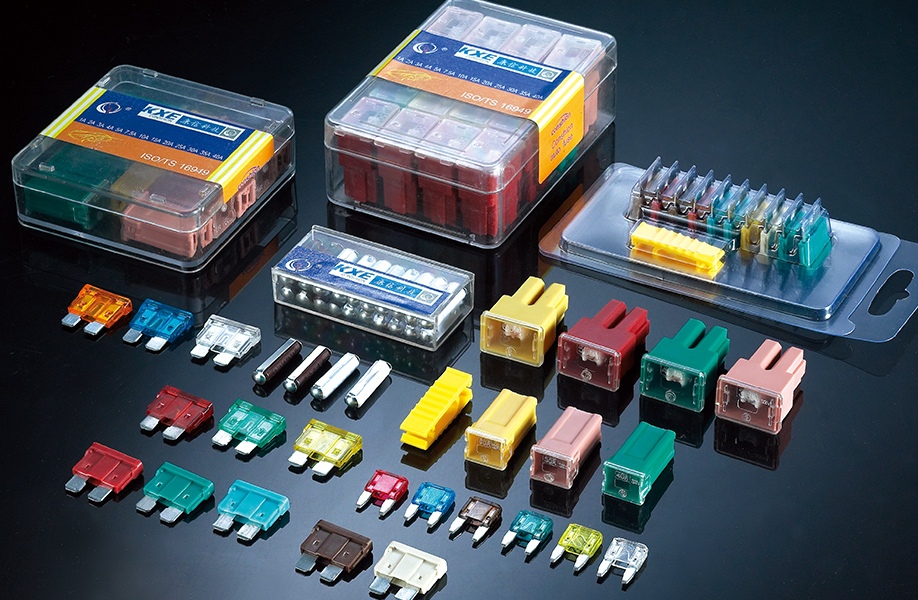

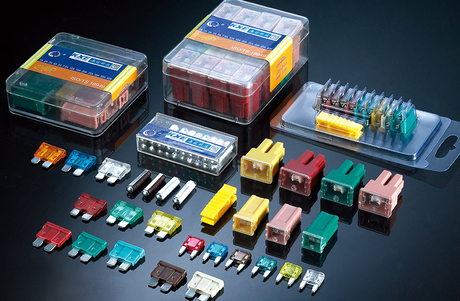

Les fusibles sont des dispositifs simples conçus pour une inspection visuelle rapide. Ils comportent généralement des boîtiers transparents ou semi-transparents. Les fusibles à lame sont l’exemple le plus courant dans les véhicules modernes. Ce plastique transparent permet de voir directement le filament métallique interne.
De plus, ils sont codés par couleur uniquement en fonction de l’ampérage. Un fusible de 10 ampères est universellement rouge. Un fusible de 15 ampères est universellement bleu. Ce système de couleurs évite un mauvais placement accidentel lors des réparations. Vous savez toujours exactement quelle capacité vous avez en main.
Les relais sont complètement différents. Ils se trouvent dans des boîtiers carrés opaques avec 4 à 5 broches métalliques dépassant du bas. Vous ne pouvez pas voir les mécanismes internes. Les relais automobiles professionnels suivent les normes strictes de mise en œuvre DIN 72552. Ce système de numérotation garantit une compatibilité universelle.
Broche de borne | Fonction DIN 72552 | Stratégie de connexion de circuits |
|---|---|---|
Broche 30 | Alimentation | Se connecte directement à la batterie ou au bus d'alimentation principal. |
Broches 85 et 86 | Circuit de contrôle | Se connecte à la masse de la bobine et à l'interrupteur à gâchette. |
Broche 87 | Mise hors tension (NON) | Normalement ouvert. Envoie de l’énergie à l’appareil lorsqu’il est activé. |
Broche 87a | Mise hors tension (NC) | Normalement fermé. Envoie de l'énergie lorsque l'appareil est désactivé. |
Les variantes courantes évaluées pour différentes configurations incluent le SPST (Single Pole Single Throw). Nous les utilisons pour des bascules simples, comme allumer les phares antibrouillard. Les constructeurs avancés utilisent également le DPDT (Double Pole Double Throw). Nous nous appuyons sur les variantes DPDT pour les inversions complexes, comme le fonctionnement de lève-vitres motorisés.
Un dépannage plus rapide et précis réduit les heures de travail et évite le remplacement inutile de composants. Les mécaniciens des concessionnaires facturent des tarifs majorés pour les diagnostics électriques. Comprendre les profils de défaillance réduit directement votre coût total de possession. Cela vous permet d’identifier les défauts avec précision.
Composant | Symptôme principal | Méthode de test | Mécanisme d'échec |
|---|---|---|---|
Fusible | Perte de puissance totale | Contrôle visuel / Test de continuité | Surcharge thermique (filament fondu) |
Relais | Panne intermittente / Lumières tamisées | Écoutez le 'clic' / Test d'échange | Usure mécanique / Corrosion par arc |
Symptôme : perte d'alimentation complète et soudaine d'un sous-système. Le composant cesse tout simplement de fonctionner.
Vérification : effectuez une inspection visuelle pour détecter un filament coupé. Utilisez un multimètre numérique pour effectuer des tests de continuité sur les broches de test supérieures.
Règle de résolution : vous devez le remplacer par exactement le même ampérage. Un fusible grillé de manière récurrente indique un court-circuit systémique. Vous devez trouver le fil dénudé touchant le châssis.
Symptôme : dysfonctionnements intermittents ou performances faibles des composants. Vous pourriez rencontrer des lumières tamisées. Vous remarquerez peut-être l'absence d'un « clic » audible lorsque vous appuyez sur le bouton d'activation.
Vérification : effectuez des tests d'échange avec une unité de travail connue ayant exactement les mêmes spécifications. Écoutez attentivement l'engagement audible lors de l'application de la puissance de déclenchement.
Règle de résolution : les relais souffrent d'usure mécanique et d'arcs de contact au fil du temps. Ils ne peuvent pas être « réinitialisés » comme un disjoncteur domestique. Vous devez les remplacer lorsque les contacts internes se corrodent et tombent en panne.
Les fabricants OEM et les constructeurs de pièces de rechange haut de gamme ne dispersent pas ces composants au hasard dans le véhicule. Ils les unifient. La centralisation de la distribution d’énergie est une caractéristique de l’ingénierie électrique professionnelle. Il simplifie toute l’architecture du véhicule.
Il existe trois raisons principales pour lesquelles les intégrateurs de systèmes modernes choisissent des hubs unifiés.
Isolation des risques : la centralisation des composants dans un hub étanche et étanche protège les composants électroniques délicats. Il protège les bornes en cuivre de la chaleur extrême du compartiment moteur, des éclaboussures d'humidité et des débris abrasifs. Il évite une corrosion prématurée.
Efficacité du câblage : une unité combinée réduit considérablement la longueur des câbles de gros calibre. Il minimise les chutes de tension dangereuses dans les appareils à forte consommation tels que les barres lumineuses de toit ou les compresseurs d'air embarqués. Des trajets plus courts signifient des fils plus froids et plus sûrs.
Évolutivité : une boîte à fusibles de voiture unifiée permet aux gestionnaires de flotte et aux constructeurs tout-terrain d'ajouter de nouveaux circuits proprement. Vous n’avez plus besoin de raccorder au hasard le câblage d’usine. Il vous suffit de brancher un nouveau relais et de fusionner dans un emplacement standard vide.
Un séquencement incorrect des composants électriques est l’une des principales causes d’incendies de véhicules sur le marché secondaire. Lorsque les passionnés connectent de nouveaux accessoires, ils devinent souvent l'ordre de placement. Les conjectures dans les systèmes à ampérage élevé donnent des résultats catastrophiques. Une hiérarchie stricte régit le flux électrique.
Le fusible doit toujours être installé strictement avant le relais. Les meilleures pratiques d'ingénierie imposent de placer le fusible principal à moins de 12 pouces de la borne de la batterie ou du bus d'alimentation principal. Cela garantit que la plus longue longueur de fil possible reste protégée.
Nous devons examiner ce qui se passe lors d’une panne catastrophique. Si un court-circuit se produit, lorsqu'un fil sous tension touche le châssis métallique du véhicule, une pointe de courant massive traversera instantanément le circuit.
Si vous placez le relais de voiture en premier dans la séquence, le pic de courant qui en résulte peut traverser le commutateur interne. Cet arc plasma génère une immense chaleur. Il soude de manière permanente les contacts du relais entre eux. Cela maintient le circuit complètement « en direct » malgré vos efforts pour l'éteindre. Cela provoque finalement une fusion totale du fil.
Placer le fusible en premier résout ce problème physique. Le courant massif atteint immédiatement l’élément fusible. Il coupe complètement et en toute sécurité l'alimentation électrique. Cette topologie stricte protège à la fois le fil de cuivre en aval et l'unité de relais coûteuse elle-même. Il garantit un mode de défaillance sécurisé.
Comprendre la protection électrique automobile nécessite d’évaluer les rôles complémentaires de composants distincts. Les fusibles agissent comme des gardiens rigides. Ils gèrent strictement les limitations de sécurité thermique et protègent votre faisceau de câblage principal. Les relais agissent comme des directeurs intelligents. Ils dictent la logique de commutation et gèrent efficacement la gestion des charges lourdes. Confondre ces rôles compromet la sécurité des véhicules.
Prochaines étapes pour les mises à niveau du système :
Lors de la mise à niveau des systèmes électriques du véhicule, donnez la priorité à un bloc d’alimentation centralisé de haute qualité et étanche aux intempéries.
Assurez-vous que le hub que vous avez choisi s'adapte facilement aux relais standardisés DIN 72552.
Vérifiez qu'il accepte les fusibles à lame courants pour garantir une disponibilité de remplacement immédiate.
Suivez des règles strictes de topologie de câblage pour garantir la fiabilité et la conformité à long terme.
R : Non. Les relais ne sont pas des dispositifs de protection et ne se déclenchent pas. Si un circuit surcharge, un fusible caché sautera ou les contacts internes du relais subiront des dommages thermiques permanents. Vous ne pouvez pas les réinitialiser ; ils nécessitent un remplacement total s’ils sont endommagés.
R : L'installation d'un fil épais et à haute intensité dans l'habitacle du véhicule augmente le risque d'incendie, coûte plus cher en cuivre et crée une chaleur extrême au niveau du commutateur physique, entraînant une défaillance rapide des composants. Des relais isolent ce danger dans le compartiment moteur.
R : Jamais. Un fusible est dimensionné spécifiquement en fonction de la capacité thermique du fil qu’il protège. L'augmentation du fusible supprime la protection, permettant au fil de fondre et potentiellement de s'enflammer avant que le circuit ne se coupe finalement.
