Ce que fait un module de commande de carrosserie dans les véhicules modernes

Dans les véhicules modernes, de nombreuses fonctions quotidiennes ne dépendent plus uniquement d’un simple câblage direct. Des fonctionnalités telles que les vitres électriques, l'éclairage, le verrouillage centralisé, les commandes de confort et certaines fonctions liées à l'accès sont désormais de plus en plus coordonnées via des unités de commande électroniques plutôt que uniquement via des commutateurs autonomes et des circuits directs. L'une des unités les plus importantes de cette architecture est le module de contrôle du corps , souvent appelé BCM..

Pour les acheteurs, les ingénieurs et les fournisseurs de pièces de rechange, il est important de comprendre le BCM car il change la façon dont les composants électroniques de carrosserie doivent être perçus, diagnostiqués et achetés. Un problème qui semble être un problème de commutateur peut en réalité impliquer la logique du module, la distribution d'énergie, la commande de relais ou les connexions du faisceau de câbles. C'est pourquoi le BCM doit être compris comme faisant partie d'un système électronique complet du corps plutôt que comme un composant isolé.

Dans ce guide, nous expliquerons ce qu'est un BCM, quelles fonctions il contrôle, comment il fonctionne avec les interrupteurs, les relais et les faisceaux de câbles, comment il prend en charge les fenêtres, les lumières, les systèmes de verrouillage et de confort, et ce que les acheteurs doivent évaluer lors de l'achat de produits liés au BCM.

Qu'est-ce qu'un BCM

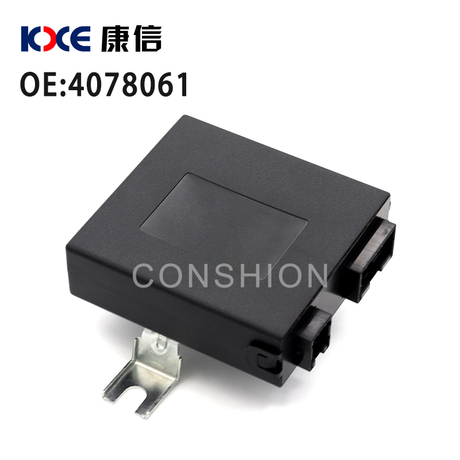

Un module de commande de carrosserie est une unité de commande électronique chargée de gérer de nombreuses fonctions électriques liées à la carrosserie d'un véhicule. Il agit comme un coordinateur central pour les systèmes non liés au groupe motopropulseur, en particulier ceux liés au confort, à la commodité, à l'éclairage, à l'accès et à l'électronique générale de la carrosserie.

En termes simples, le BCM reçoit les signaux d'entrée des commutateurs, capteurs et autres appareils, puis traite ces entrées et détermine la façon dont le véhicule doit réagir. Selon la fonction, il peut déclencher un relais, envoyer une commande via le réseau du véhicule, activer une sortie ou se coordonner avec une autre unité de commande.

Dans les architectures de véhicules plus anciennes, de nombreuses fonctions de carrosserie reposaient sur une logique de câblage autonome plus simple. Dans les véhicules modernes, le BCM permet de centraliser cette logique, facilitant ainsi la prise en charge de davantage de fonctions, une meilleure coordination et des stratégies de contrôle électrique plus avancées.

Fonctions corporelles essentielles contrôlées par un BCM

Un BCM peut être impliqué dans un large éventail de fonctions de carrosserie et de confort, en fonction de la plate-forme du véhicule et de l'architecture électrique. Les exemples courants incluent :

• vitres électriques

• éclairage intérieur et extérieur

• verrouillage centralisé et contrôle d'accès

• fonctions corporelles liées aux rétroviseurs et aux sièges

• commandes électriques d'avertissement et de confort

• fonctions corporelles chronométrées ou automatisées

La portée exacte diffère selon le véhicule, mais l'idée principale est la même : le BCM aide à coordonner les fonctions électriques qui prennent en charge l'utilisation quotidienne du conducteur et les opérations liées à la carrosserie.

Fonctions typiques liées au BCM

C'est pourquoi le BCM est souvent décrit comme un contrôleur central pour les fonctions de la carrosserie du véhicule plutôt que comme un simple composant électronique supplémentaire.

Comment BCM fonctionne avec les commutateurs, les relais et les faisceaux

Le BCM ne fonctionne pas seul. Cela dépend d'un réseau plus large de composants pour recevoir les demandes, distribuer l'énergie et transmettre les signaux dans tout le véhicule.

Commutateurs

Les commutateurs constituent généralement le premier point d’interaction du conducteur. Lorsque le conducteur appuie sur un commutateur de vitre électrique, allume un commutateur de commande d'éclairage ou active une autre commande liée à la carrosserie, le commutateur fournit le signal d'entrée. Dans de nombreux cas, le BCM lit ou reçoit cette demande et décide de la manière dont le système doit répondre.

Relais

Les relais sont souvent utilisés lorsqu'un signal de commande à faible courant doit gérer un circuit à courant plus élevé. Le BCM peut déclencher un relais au lieu de transporter la pleine charge directement via un interrupteur. Cela contribue à améliorer le contrôle électrique et protège les dispositifs d'entrée à faible courant de la gestion directe de charges plus importantes.

Faisceaux de câbles

Le faisceau de câbles connecte physiquement l’ensemble du système. Il transporte les signaux et l'alimentation entre les commutateurs, le BCM, les relais, les points de distribution de fusibles et les dispositifs de sortie. Sans harnais, le système ne peut pas fonctionner comme un tout coordonné.

Boîtes à fusibles

Les boîtes à fusibles protègent les circuits électriques impliqués dans les fonctions du corps. En cas de défaut ou de surintensité, le fusible est conçu pour interrompre le circuit et protéger le système électrique.

Résumé des interactions BCM

Cette structure en couches explique pourquoi les problèmes électroniques du corps ne sont pas toujours causés par le seul interrupteur visible. Le défaut peut provenir de la logique du module, du chemin d'alimentation, du fonctionnement du relais, de la protection par fusible ou du câblage de connexion.

BCM dans les systèmes de fenêtres, d'éclairage, de verrouillage et de confort

La façon la plus simple de comprendre le BCM est d’examiner son fonctionnement dans les fonctions corporelles courantes.

Vitres électriques

Lorsque le conducteur appuie sur un interrupteur de vitre électrique, la demande est envoyée au système électronique de carrosserie. Le BCM ou la logique de contrôle associée interprète le signal et aide à gérer la réponse, soit directement, soit via les modules et chemins d'alimentation associés. Le système alimente ensuite le mouvement de la fenêtre via le chemin de circuit correct.

Éclairage

Dans les fonctions d'éclairage, le BCM peut contrôler ou coordonner la réponse aux entrées de phares, de danger ou d'éclairage intérieur. Il peut aider à gérer la synchronisation, la logique, la distribution du signal et d'autres comportements au-delà d'une simple action marche/arrêt manuelle.

Verrouillage et accès aux véhicules

Dans les fonctions de verrouillage des portes et d'accès, le BCM fonctionne souvent avec des actionneurs, des interrupteurs et des connexions électriques pour gérer les commandes de verrouillage et de déverrouillage. C'est un bon exemple de la façon dont l'électronique corporelle utilise plusieurs pièces ensemble plutôt que de dépendre d'un seul interrupteur.

Systèmes de confort

Les fonctions liées au confort telles que les commandes des sièges, le fonctionnement des rétroviseurs, les fonctionnalités liées au toit ouvrant ou d'autres fonctions de l'interface utilisateur peuvent également dépendre du BCM dans le cadre de l'architecture électrique globale.

Résumé de l'exemple fonctionnel

C'est pourquoi le BCM est si important dans le fonctionnement quotidien des véhicules. Il s’agit de transformer de simples requêtes du conducteur en un comportement électrique coordonné.

Signes de problèmes liés au BCM

Les problèmes liés au BCM apparaissent souvent comme des problèmes de fonctionnement du corps plutôt que comme un avertissement évident de « défaillance du module ». Le client peut d’abord remarquer qu’une ou plusieurs fonctions corporelles ne se comportent pas correctement.

Les signes possibles peuvent inclure :

• les vitres électriques ne répondent pas correctement

• les fonctions d'éclairage se comportent anormalement

• problèmes de verrouillage ou de déverrouillage

• défauts intermittents de l'électronique de carrosserie

• plusieurs fonctionnalités liées au confort tombent en panne en même temps

• comportement électrique incohérent dans différents systèmes corporels

Cependant, le diagnostic doit être prudent. Un symptôme qui ressemble à un problème BCM peut également être causé par :

• un interrupteur défectueux

• un faisceau de câbles endommagé ou desserré

• un fusible grillé

• un relais défaillant

• un problème de connecteur

• une autre unité de contrôle associée dans le système

C'est pourquoi l'électronique corporelle doit être diagnostiquée au niveau du système plutôt que de supposer que le composant le plus visible en est toujours la cause.

BCM vs contrôle de commutateur autonome

Un moyen utile de comprendre le BCM est de le comparer avec des systèmes de commande de commutateur autonomes plus anciens ou plus simples.

Dans une configuration traditionnelle, un interrupteur peut activer directement une fonction via un circuit relativement simple. Dans une configuration moderne basée sur BCM, le commutateur n'est souvent que le point d'entrée. La véritable logique de contrôle réside dans le BCM, qui détermine ensuite la manière dont le véhicule doit réagir.

Cela présente plusieurs avantages :

• contrôle plus centralisé

• meilleure coordination entre les fonctions

• prise en charge de la logique de synchronisation, d'automatisation et de sécurité

• intégration plus facile avec d’autres systèmes corporels

• dépendance réduite à l'égard de circuits de commande directe isolés

Ce changement explique pourquoi l'électronique corporelle dépend désormais davantage des modules et de la communication du système que d'une commande indépendante interrupteur par interrupteur.

Pourquoi le BCM est plus important dans l'électronique des véhicules modernes

Le BCM est plus important aujourd’hui car les véhicules modernes ont plus de fonctionnalités, plus de fonctions de carrosserie et des architectures électriques plus intégrées que jamais.

À mesure que les véhicules ajoutent plus de commodité, de confort et de fonctions de commande électronique, les fonctions de la carrosserie deviennent plus interconnectées. L'éclairage, l'accès, les fenêtres, les commandes intérieures et les fonctionnalités liées au confort dépendent de plus en plus d'une logique partagée et d'un contrôle coordonné. Un module centralisé permet de gérer cette complexité plus efficacement qu’un grand nombre de circuits isolés.

En d’autres termes, plus le véhicule est intégré, plus le BCM devient important.

C'est également la raison pour laquelle les modules de commande de carrosserie sont de plus en plus pertinents non seulement pour le développement d'équipements d'origine, mais également pour les fournisseurs et les acheteurs du marché secondaire qui souhaitent rester en phase avec l'architecture électronique moderne des véhicules.

Ce que les acheteurs devraient rechercher dans l’assistance à l’approvisionnement et au développement de BCM

Pour les acheteurs, la question importante n’est pas seulement de savoir si un fournisseur peut fournir un produit BCM. La question la plus utile est de savoir si le fournisseur comprend comment le BCM fonctionne au sein du système électronique de carrosserie plus large.

Lors de l’évaluation de l’approvisionnement et du soutien au développement de BCM, les acheteurs doivent prendre en compte :

• compatibilité des applications du véhicule

• couverture des fonctions corporelles

• intégration avec des commutateurs, des relais et des faisceaux

• exigences en matière d'architecture de communication et de contrôle

• attentes en matière de tests et de validation

• Besoins des projets OEM par rapport aux besoins du marché secondaire

• si le développement commence à partir d'échantillons, de dessins ou d'exigences de nouvelles fonctions

Un fournisseur ne comprenant qu’une seule pièce peut ne pas prendre pleinement en charge les projets d’électronique corporelle. Un fournisseur possédant une meilleure connaissance du système est généralement mieux placé pour prendre en charge le développement, le dépannage et la coopération à long terme.

Pensées finales

Un module de commande de carrosserie est l’un des principaux coordinateurs de l’électronique de carrosserie moderne. Il reçoit et interprète les entrées, gère la logique de contrôle et fonctionne avec des interrupteurs, des relais, des boîtes à fusibles et des faisceaux de câbles pour prendre en charge des fonctions telles que les fenêtres, l'éclairage, le verrouillage et les systèmes de confort.

À mesure que les véhicules sont de plus en plus intégrés électroniquement, le BCM devient encore plus important. Pour les acheteurs et les ingénieurs, la meilleure façon de comprendre ou de se procurer des produits liés au BCM n’est pas de considérer le module de manière isolée, mais de le considérer comme faisant partie d’un système électronique de carrosserie complet.

Cette compréhension au niveau du système est ce qui rend l’approvisionnement, le développement et le diagnostic électriques automobiles modernes plus efficaces.
